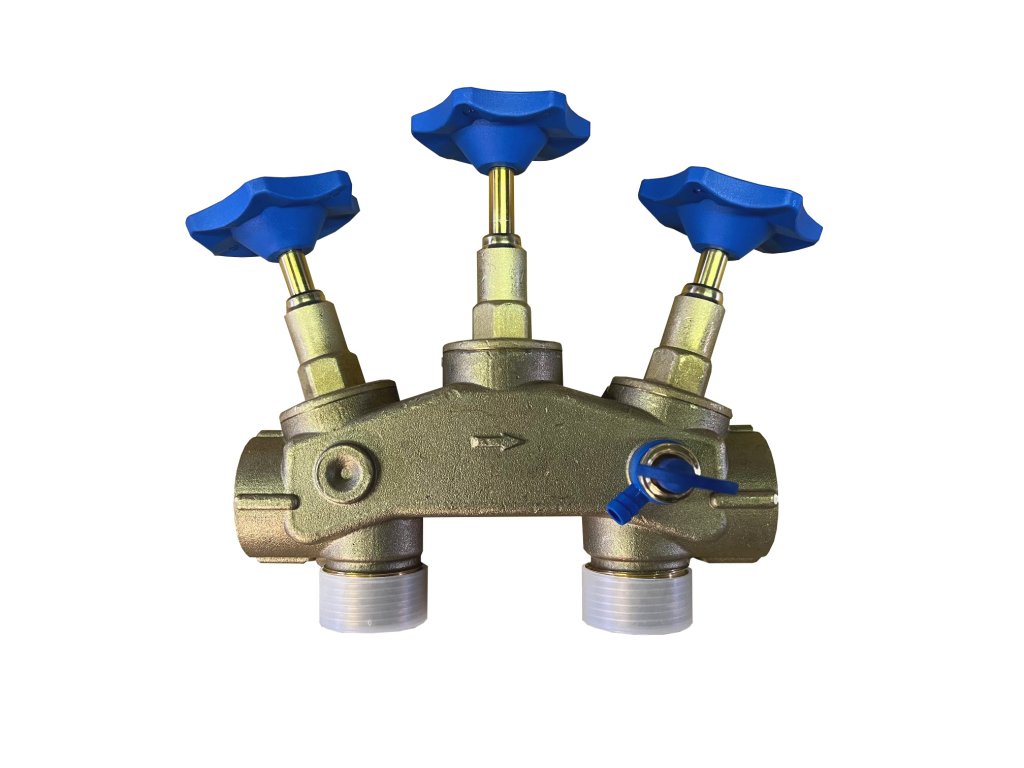

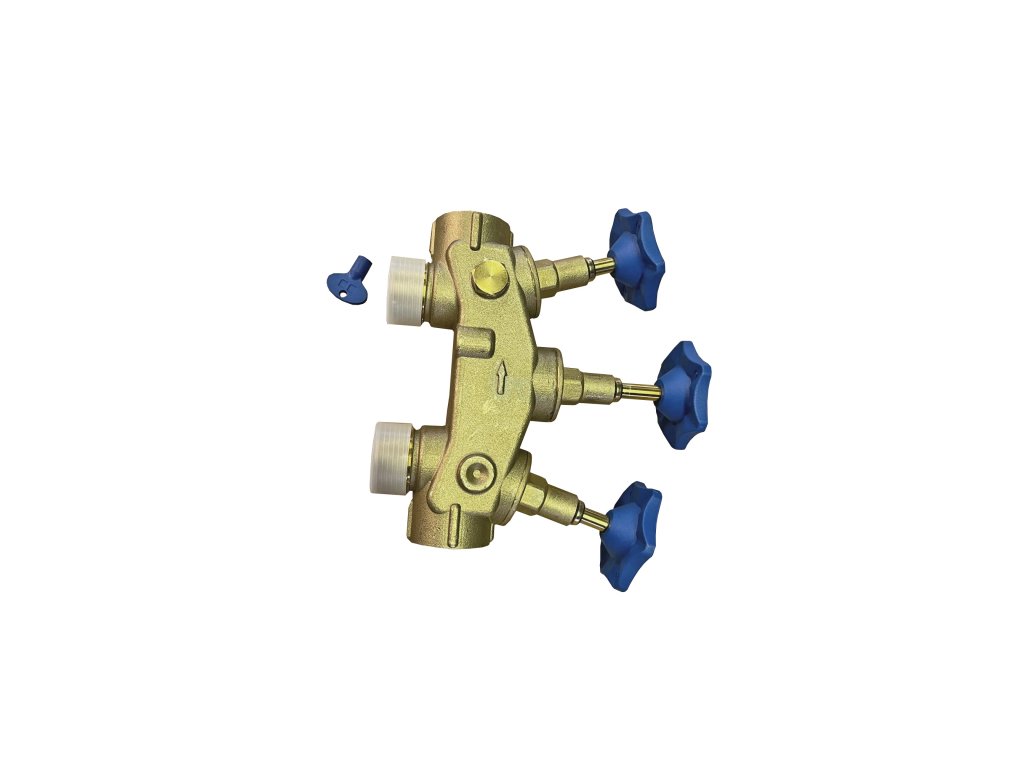

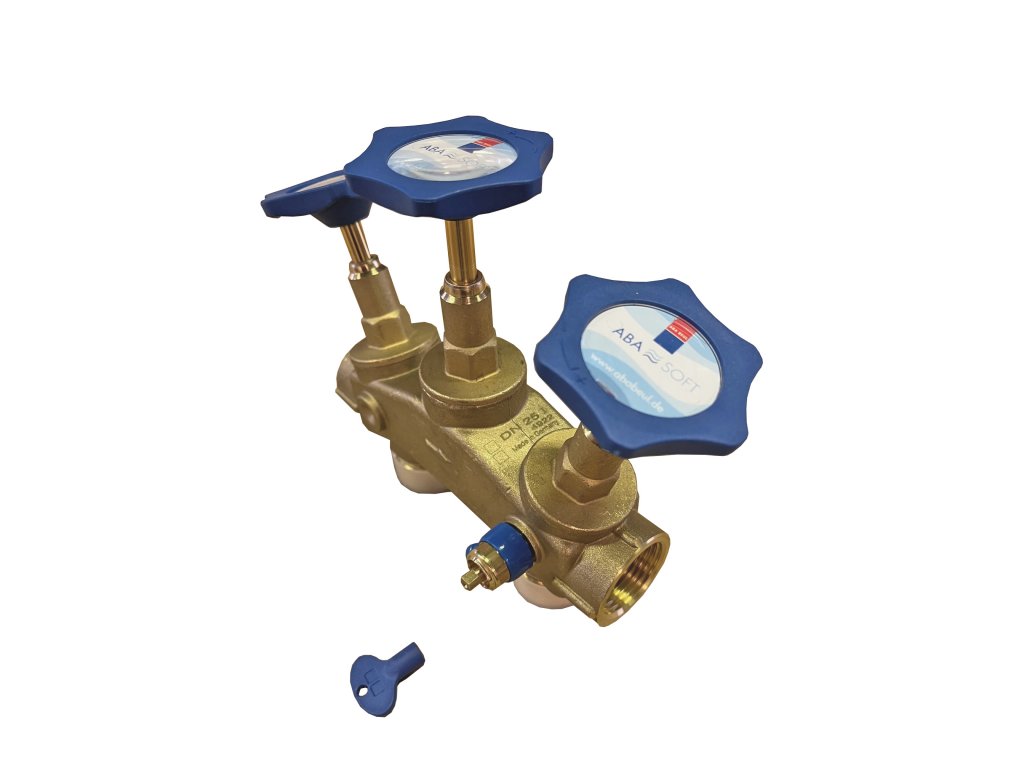

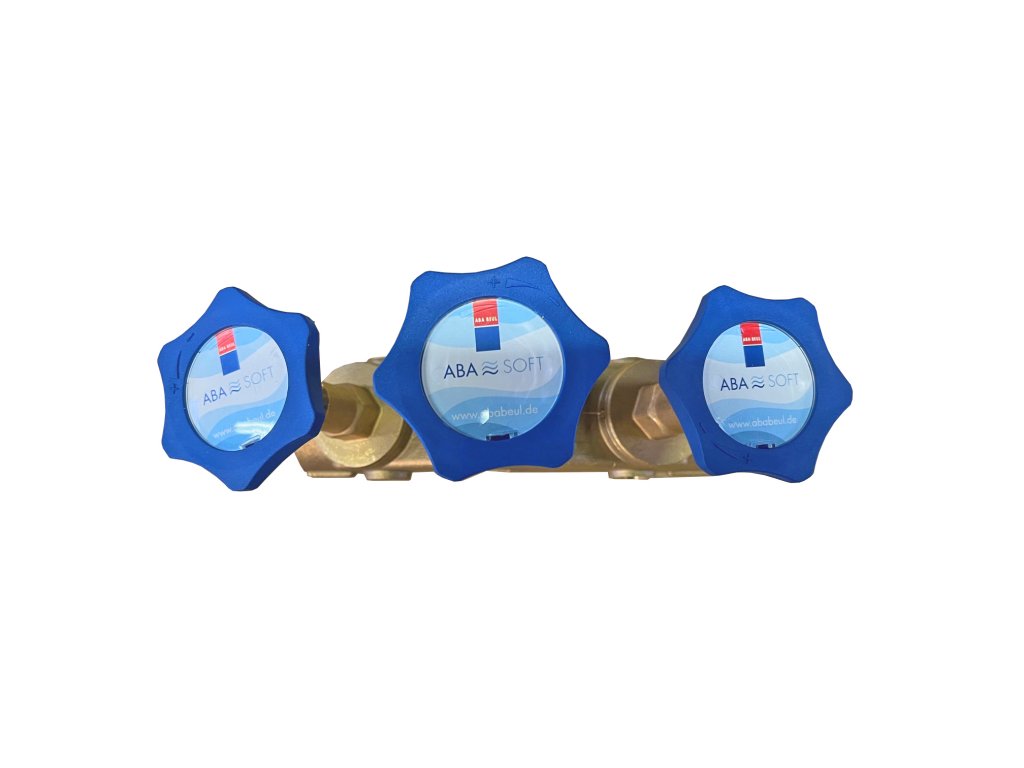

Montážní, napojovací blok s by-passem a vzorkovacím kohoutem, materiál mosaz
Multifunkční napojovací armatura s funkcí obtoku a odběru vzorků vody
| Kategorie: | Potrubní a napojovací armatury |
|---|---|
| Záruka: | 2 roky |
25 let zkušeností
Máme za sebou více jak 25 let zkušeností v oblasti úpraven vody.
Zajišťujeme servis
Díky našemu zázemí můžeme zajistit záruční i pozáruční servis.
Certifikace výrobků
Zaručujeme certifikaci všech svých produktů pro styk s pitnou vodou.
Předprodejní poradenství
Nabízíme odbornou a individuální pomoc při výběru produktů.
Multifunkční napojovací armatura s funkcí obtoku a odběru vzorků vody.
Hlavní aplikace
- umožňuje napojení přívodu vody a odvodu upravené vody z úpravny na vodovodní řád
- přenastavením uzavíracích ventilů může vytvořit by-pass a úpravna může být demontována
- obsahuje zkušební ventil, kterým lze odebírat zkušební vzorky upravené vody pro kontrolu funkce úpravny
Důležité:
- instalace je rychlá a jednoduchá a optimalizuje provedení vodovodních rozvodů, kdy svým provedením splňuje nejvyšší standardy ve své kategorii
Základní technické údaje k modelu 06.110.2:
| Napojení | 1 “ |
| Pro filtrace | pitná, užitková voda |
| Průtok vody max. | 5 m3/hod |
| Filtrační schopnost | 90μm |
| Pracovní tlak, max. | 1,0 MPa |
| Pracovní teplota, max. | 45 °C |
| Stavební délka | 165 mm |
| Stavební výška | 165 mm |

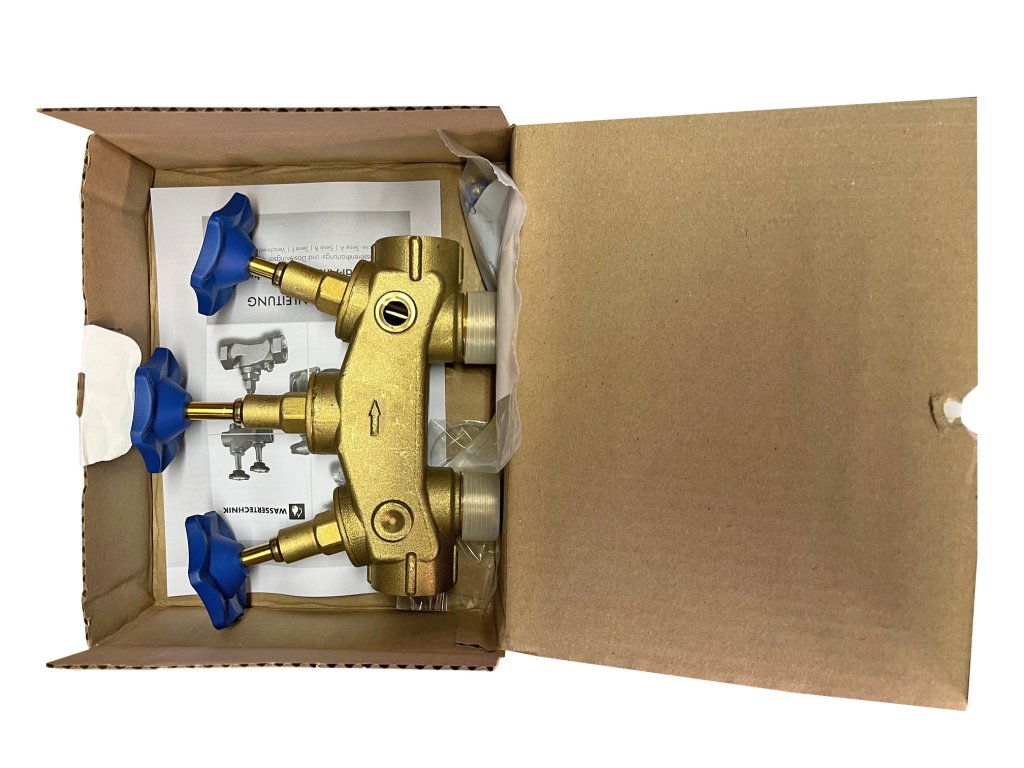

Rozsah dodávky
- součástí montážního bloku jsou estetické plastové záslepky pro ovladače ventilů, vzorkovací ventilek a záslepka
Instalační a provozní pokyny
- instalace montážního bloku ve smyslu šipek na těle bloku
- dle otočení montážního bloku se smyslu proudění vody je pak nutno instalovat záslepku směrem u zdi a vzorkovací kohoutek pro obsluhu
- napojení na vodovodní řád pomocí závitového spojení s nutností utěsnění teflonovou šňůrou)
- napojení úpravny vody pak pomocí závitového napojení s těsnící dosedací ploškou (těsnění je součástí dodávky napojovací hadic, ne montážního bloku)
- před natlakováním vodou uzavřete všechny tři ventily
- poté pomalu otevírejte první ventil na straně přívodu vody, aby došlo k pomalému natlakování tlakové části úpravny vody
- poté pomalu otevírejte výstupní ventil pro odtok upravené vody z úpravny vody
- prostřední ventil (by-pass) zůstává během provozu stále uzavřen
- veškeré vodní netěsnosti je nutno odstranit
