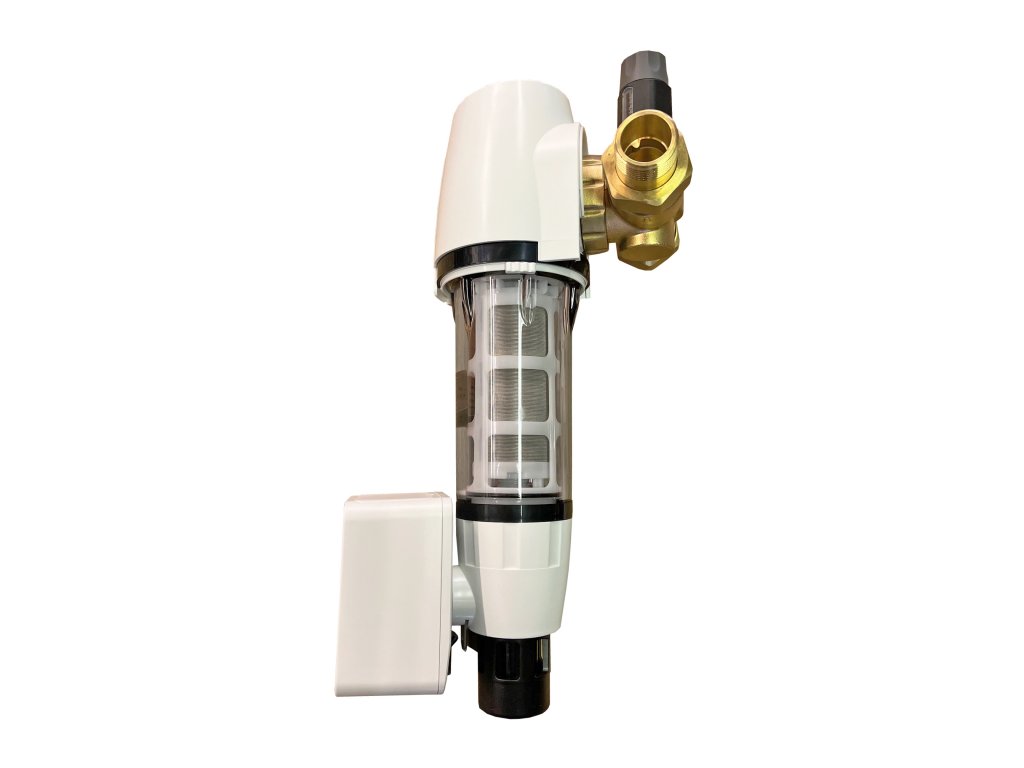

Filtr mechanických nečistot ZPA.aquina, s automatickým zpětným proplachem
Mechanický filtr s automatickým proplachem osazen redukčním ventilem tlaku a manometry
| Kategorie: | Mechanické filtry |
|---|---|
| Záruka: | 2 roky |
25 let zkušeností
Máme za sebou více jak 25 let zkušeností v oblasti úpraven vody.
Zajišťujeme servis
Díky našemu zázemí můžeme zajistit záruční i pozáruční servis.
Certifikace výrobků
Zaručujeme certifikaci všech svých produktů pro styk s pitnou vodou.
Předprodejní poradenství
Nabízíme odbornou a individuální pomoc při výběru produktů.
Mechanický filtr s automatickým proplachem osazen redukčním ventilem tlaku a manometry.
Hlavní aplikace
- chrání těsnění a písty řídícího ventilu na úpravně vody před mechanickým poškozením vlivem nečistot distribuovaných z vodovodního řádu
- přefiltrovaná voda je přínos pro veškeré další rozvody, armatury a spotřebiče instalované dále za úpravnou vody
Důležité:
- určen pro studenou vodu
- konstrukce filtru umožňuje ruční mechanické čištění filtrační nylonové vložky bez demontáže částí filtru a změnu tlaku přefiltrované vody
Základní technické údaje:
| Napojení | 1 “ |
| Pro filtrace | pitná voda |
| Průtok vody max. | 5 m3/hod |
| Filtrační schopnost | 90μm |
| Pracovní tlak, max. | 1,0 MPa |
| Pracovní teplota, max. | 40 °C |
| Stavební délka | 185 mm |
| Stavební výška | 420 mm |

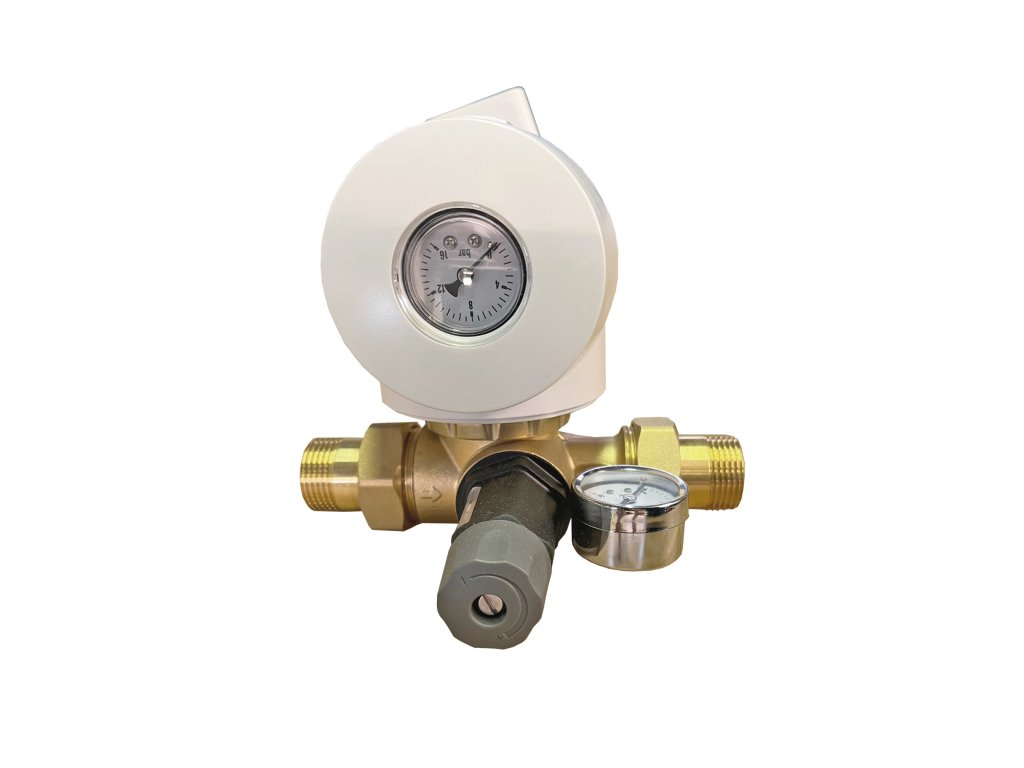

| Integrovaná výbava |
1. manometr vstupního tlaku vody |
|
2. redukční ventil tlaku |
|
|
3. manometr výstupního tlaku vody |
|
| Funkce |
ruční mechanické čištění filtrační nylonové vložky s odkalením |
Rozsah dodávky
- součástí dodávky filtru je šroubení, které umožňuje rozebíratelné spojení s vodovodním řádem
- dále je dodáván montážní klíč, který slouží k povolení trogamitového těla filtru za účelem servisní opravy a ocelová konzole pro možnou montáž filtru na zeď
- v dodávce rovněž napojení na odtok vody do odpadu při čištění nylonové vložky filtru
Instalační a provozní pokyny
- instalace filtru ve smyslu šipek na upínací hlavě filtru
- orientace filtru vždy jen ve svislé poloze
- filtr umožňuje redukci a stabilizaci tlaku vody za filtrem pomocí stavitelného redukčního ventilu tlaku na filtru
- filtr umožňuje čištění filtrační vložky
- čištění se prování otevřením výpustného ventilku ve spodní části filtru a střídavým pohybem čistícího kroužku (černá barva) na těle filtru.
- u instalace se doporučuje zvolit způsob odvodu prací vody při čištění filtru do kanalizace přímým napojením filtru na odtok
- před jakoukoliv údržbou či opravou filtru je nutno mít na paměti, že filtr je pod tlakem filtrované vody, je nutné
tedy nejprve zastavit přívod vody - v případě viditelného poškození trogamitového (čirého) těla filtru, odstavit filtr a provést výměnu těla filtru
- mechanicky poškozenou nylonovou vložku nutno vyměnit za novou
- červené zabarvení nylonové vložky není závada, jde o projev obsahu železa ve filtrované vodě
- veškeré vodní netěsnosti filtru je nutno odstranit výměnou těsnění
